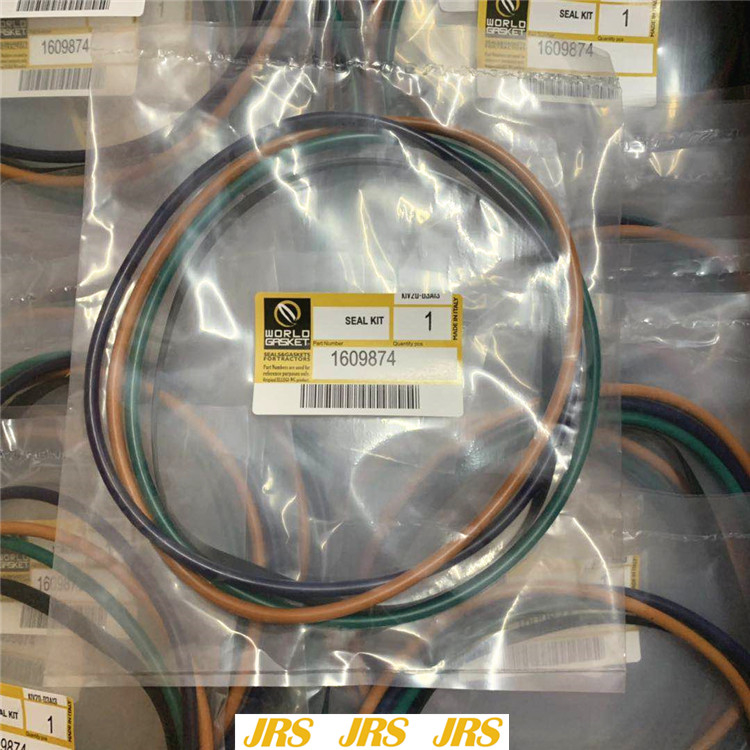

1609874 5P8768 1609874 کیت مهر و موم شکن 1670024 3483295 1043560

بخش مرتبط:

1609874 SEAL KT-YM 3863048 CL

مدل های تجهیزات سازگار: 1609874:

کامیون مفصلی 735 735B 740 D350E D350E II D400 D400E D400E II
پلنر سرد PM-465 PM-565 PM-565B PR-1000 PR-450C
EJECTOR TRUCK 740
بیل مکانیکی 365C 365C L 365C L MH 375 375 L
بیل جلو 5080
موتور گازی G3406 G3408 G3412
GEN SET ENGINE 3406B 3406C 3408 3412 3412C
ژنراتور مجموعه 3406C 3408C 3412C
موتور صنعتی 3406 3406B 3406C 3406E 3408 3408C 3408E 3412 3412C 3412E C15
LANDFILL CompACTOR 826C 826G 826H 836
LOAD HAUL DUMP R2900G
موتور دریایی 3406B 3406C 3406E 3408 3408B 3408C 3412 3412C 3412E
یونیت HYD POWER MOBILE 365C L
MOTOR GRADER 16G 16H NA 24H
پکیج پترولیوم CX31-C15I
PIPELAYER 578 583T 589 PL83
ماژول برق PM3412
QARRY TRUCK 771C 771D 775B 775D
ROAD Reclaimer RR-250 RR-250B
SOIL COMPACTOR 825G 825H
تثبیت کننده خاک SS-250
استابلایزر میکسر SM-350
تراکتور TRACK-TYPE D10N D10R D10T D8N D8R D8R II D8T D9R
TRUCK 769C 769D 773B 773D 773F 775D 775F
موتور کامیون 3406B 3406C 3406E 3408 C-10 C-12 C-15 C15
بولدوزر چرخ 814B 824C 824G 824H 834B 844
WHEEL LOADER 980C 980F 980G 980G II 980H 988B 988F 988F II 990 990 II 990H 992C 992D
لیسه چرخ 623E 623F 637E 651E 657E
تراکتور چرخ 621F 621G 623G 627B 627F 627G 631E 633E II 637E 651E 657E

روش نصب
میز 1
ابزارهای مورد نیاز
شماره قطعه ابزار توضیحات قسمت تعداد
نصب کننده بوش سیلندر 2P-8260 1
B 8T-0455 Liner Projection Tool Tool 1
C 8T-9011 Component Cleaner -
پرایمر کیور سریع D 6V-1541 -
ترکیب نگهدارنده E 4C-9506 -
همه قطعات را از آلاینده ها تمیز نگه دارید. آلاینده ها ممکن است باعث سایش سریع و کاهش عمر قطعات شوند.
قبل از نصب آستر سیلندر، سوراخ بلوک سیلندر را با ابزار (C) تمیز کنید.
روغن موتور تمیز را روی سوراخ بلوک سیلندر بمالید.روغن موتور تمیز را به 50.0 میلی متر (2.00 اینچ) بالای سوراخ بلوک سیلندر نزنید.
تصویر 1 g00953356
از ابزار (A) استفاده کنید و آستر سیلندر (1) را نصب کنید.
آستر سیلندر را به داخل بلوک سیلندر در فاصله 50 میلی متری (2.00 اینچ) بالای بلوک سیلندر فشار دهید.
Tooling (D) را روی ناحیه در معرض آستر سیلندر (1) اعمال کنید.همچنین Tooling (E) را روی ناحیه در معرض آستر سیلندر (1) اعمال کنید.
هر گونه ابزار اضافی (E) را از آستر سیلندر (1) پاک کنید.
آستر سیلندر (1) را به بلوک سیلندر فشار دهید تا قسمت بالای فلنج آستر سیلندر با بالای بلوک سیلندر همسطح شود.
تصویر 2 g00635363
از ابزار (B) برای بررسی اینکه بالای فلنج آستر سیلندر 0.10 میلی متر (0.004 اینچ) بالای بلوک سیلندر یا زیر بلوک سیلندر قرار دارد، استفاده کنید.پایان توسط:
پیستون ها و میله های اتصال را نصب کنید.به دمونتاژ و مونتاژ، "پیستون و شاتون - نصب" مراجعه کنید.
سر سیلندر را نصب کنید.به بخش جداسازی و مونتاژ، "سرسیلندر - نصب" مراجعه کنید.
