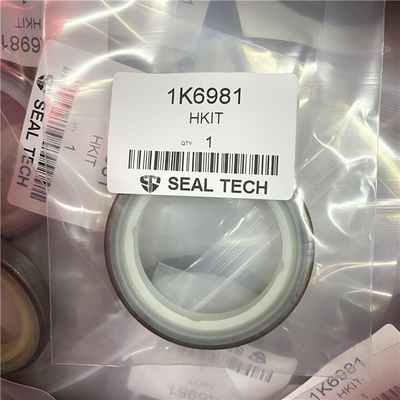

1K6981 8C9133 3081845 1672457 مهر و موم برف پاک کن گرد و غبار نوع لب e 4J8980 8C9132 3081880 1672452

BACKHOE 931
بکهو لودر 426 428
بولدوزر 3S 4A 4S 6A 814S 824S
CHALLENGER 65
لودر چرخ دار فشرده 910
حمل کننده ابزار یکپارچه IT12 IT18B
کمپکتور لندفیل 816 826B
موتور گریدر 12G 130G 140G 14E 14G 16 160G 16G
PIPELAYER 561C 561D 571G 572G 583K 594 594H
RIPPER 933 951

بکهو لودر 428
لودر چرخ دار فشرده 910
حمل کننده ابزار یکپارچه IT12
LOGGER 227
موتور گریدر 120G 12G 130G 140G 14G 160G 16G
TRACK LOADER 931B 931C 931C II
تراکتور TRACK-TYPE D3 D3B D3C D4C D4C III D4H
تراکتور 772
کامیون 769
لودر چرخ 936 950 950B G936
WHEEL SKIDDER 508 518 528 528B
تراکتور چرخ 637E
کمپرس خاک 815 815B 825C
TRACK LOADER 931B 931C 941 943 951B 953 953C 955C 955H 955K 955L 973 977D 977H 977K 977L
تراکتور TRACK-TYPE D3B D4E D4E SR D4H D4H XL D5H D5M
بولدوزر چرخ 814 814B
لودر چرخ 920 930 930R 950 966C 966D 980 980B
لیسه چرخ 613 613C 633
WHEEL SKIDDER 518 528
تراکتور چرخ 613B 613C 657





مشخصات برای 9Y-8909 پمپ آب کمکی Gp
تعداد مورد مشخصات قسمت توضیحات
1 1 9X-4594 نوع مهر و موم لب لبه آب بندی را روغن کاری نکنید.
4 1 166-4375 Seal Gp از روش زیر برای نصب گروه مهر و موم استفاده کنید:
برای روانکاری قطعات فقط از آب تمیز یا P-80 استفاده کنید.
ابزار نصب مهر و موم بخشی از گروه سیل جایگزین است.
1. از ابزار نصب آب بند با فشار دست برای نصب مهر و موم لاستیکی (2) و حلقه سرامیکی (3) به عنوان یک واحد در مجموعه محفظه پمپ استفاده کنید.
2. فنر را از گروه مهر و موم جدا کنید.
3. از ابزار نصب آب بند با فشار دست استفاده کنید تا گروه آب بند را روی شفت نصب کنید تا سطح آب بند با نور تماس پیدا کند.
4. فنر را روی گروه مهر و موم نصب کنید.

توجه: نشت متناوب مقدار کمی مایع خنک کننده از سوراخ گریه دلیلی برای خرابی آب بندی پمپ آب نیست.نشت آب برای اطمینان از روانکاری مناسب سطح آب بند پمپ آب طبیعی است.اگر نشتی بیش از حد از سوراخ گریه در محفظه پمپ آب مشاهده شد، پمپ آب را تعویض کنید.
تصویر 1 g01030503
جهت نصب پیچ ها را برای گیره های شلنگ برای اهداف نصب مشخص کنید.گیره های شلنگ (1) و (2) را باز کنید.شلنگ را از روی جلد (4) بکشید.
پیچ (3) و پوشش (4) را بردارید.
تصویر 2 g01030504
پیچ (6) را از محفظه جلویی جدا کنید.پمپ آب (5) را بردارید.
تصویر 3 g01030505
مهر و موم اورینگ (7) را از پمپ آب جدا کنید.
ب - - فاصله بین پروانه و پوشش پمپ آب 0.5000 0.4925 میلی متر (0.01968 0.01939 اینچ) است.
ج - - فاصله پروانه تا روی مجموعه محفظه پمپ 31.6526 0.4425 میلی متر (1.24616 0.01742 اینچ) است.
5 1 149-5462 O-Ring Seal قبل از مونتاژ، سوراخ را به آرامی با گلیسیرین یا معادل تایید شده روغن کاری کنید.
6 1 212-8180 شفت درایو پمپ را با یک لایه نازک روغن موتور تمیز قبل از فشار دادن پروانه روی شفت، روغن کاری کنید.انتهای شفت باید با سطح پروانه در 0.00 تا 0.30 میلی متر (0.000 تا 0.012 اینچ) همسطح باشد.
7 1 5H-6734 O-Ring Seal قبل از مونتاژ، سوراخ را به آرامی با گلیسیرین یا معادل تایید شده روغن کاری کنید.
8 4 0S-1594 گشتاور پیچ تا 35 5 نیوتن متر (26 4 پوند فوت).
9 1 3D-2824 O-Ring Seal قبل از مونتاژ، سوراخ را به آرامی با گلیسیرین یا معادل تایید شده روغن کاری کنید.
گشتاور آداپتور 10 1 7G-8478 به 100 نیوتن متر (75 پوند فوت).
11 3 9S-8752 گشتاور کامل مهره تا 27 4 نیوتن متر (239 35 پوند اینچ).
