جزئیات محصول:
|
| مواد: | PU | رنگ: | مشتری مورد نیاز است |
|---|---|---|---|
| کاربرد: | شکستن بار دوم | تایپ کنید: | ساید/بالا/باکس-سکوت |
| جزئیات بسته بندی: | کیسه | زمان تحویل: | 3-15 روز |
| برجسته کردن: | 1915683 کیت مهر و موم موتور مسافرتی,کیت مهر و موم موتور مسافرتی 1P4879,کیت مهر و موم روغن 1709859 |
||

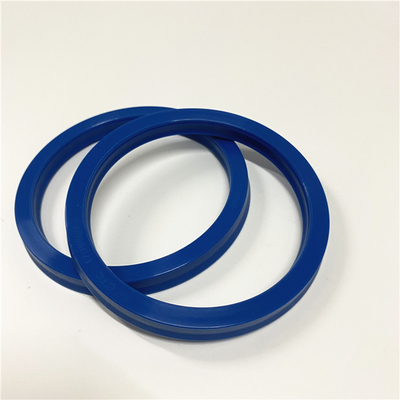

1709859 1915683 کیت مهر و موم موتور مسافرتی 3E4189 3E4198 1P4879 5J8275
1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E42305 3E423058500 R3E
1709858 قطعات SEAL-U-CUP 307C, 307D, 308C, 308D, 308E SR, 311C, 311D LRR, 312C, 312C L, 312D, 312D L, 313D, 312D, L, 313D, 312D, CR، M313C، M313D، M315 , M315C, M315D, M315D 2, M316C, M316D, M317D 2 SEAL
قطعات 5J8275 SEAL-U-CUP 215, 215B, 426B, 426C, 436, 436B, 436C, 438B, 438C, 446, 446B, 615, 615C, 6211B, 621B, 621B, 621B, 615, 621B, 621B, 621B, 621B, 621B,6 31D, 631E, 633, 633D , 637D, 637E, 641B, 789, 793, 793C, 793D, 836G, 8S, 936, 936F, 938F, 938G, ... SEAL
مدل های تجهیزات سازگار: 5J8275:
کامیون مفصلی D250D D40D
بکهو لودر 426B 426C 436 436B 436C 438B 438C 446 446B
بولدوزر 8S
بیل مکانیکی 215 215B
حمل کننده ابزار یکپارچه IT38F IT38G
لندفیل کمپکتور 836G
TRACK LOADER 963 963B 963C 977K 977L
تراکتور TRACK-TYPE D10N D7H D7R D8N
TRUCK 789 793 793C 793D
WHEEL LOADER 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936
لیسه چرخ 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
تراکتور چرخ 621E 627E 637D 641B
روش حذف
میز 1
ابزارهای مورد نیاز
شماره قطعه ابزار توضیحات قسمت تعداد
یک ابزار تراش میل لنگ 9U-6198 1
پین زمانبندی B 230-6283 (میل لنگ) 1
پین زمانبندی C 231-8849 (بالانسر) 1
D 1P-2320 Combination Puller 1 شروع توسط:
تشت روغن موتور را بردارید.رجوع به جداسازی و مونتاژ، "پانچه روغن موتور - برداشتن و نصب" شود.
پوشش جلویی را بردارید.به بخش جداسازی و مونتاژ، "درپوش جلویی - برداشتن و نصب" مراجعه کنید.توجه: برای خارج کردن بالانس، موتور باید از دستگاه خارج شود.موتور باید در پایه مناسب سوار شده و در وضعیت معکوس قرار گیرد.
همه قطعات را از آلاینده ها تمیز نگه دارید. آلاینده ها ممکن است باعث سایش سریع و کاهش عمر قطعات شوند.
در حین انجام بازرسی، تعمیر و نگهداری، تست، تنظیم و تعمیر محصول باید دقت شود که مایعات موجود باشد.قبل از باز کردن هر محفظه یا جدا کردن اجزای حاوی مایعات، آماده جمع آوری مایع با ظروف مناسب باشید. تمام مایعات را طبق مقررات و دستورات محلی دور بیندازید.
از ابزار (A) برای چرخاندن میل لنگ استفاده کنید تا پیستون شماره یک در موقعیت مرکزی بالا قرار گیرد.
تصویر 1 g01259627
مثال معمولی
ابزار (B) را از طریق سوراخ (X) در محفظه جلویی نصب کنید.برای قفل کردن میل لنگ در موقعیت صحیح از ابزار (B) استفاده کنید.
تصویر 2 g01259635
مثال معمولی
پیچ و مهره (3) و لوله مکش (2) را بردارید.
محل اتصال را از لوله مکش جدا کنید.
تصویر 3 g01252310
مثال معمولی
Tooling (C) را در متعادل کننده (1) نصب کنید.مطمئن شوید که ابزار (C) در سوراخ محور محرک (5) درگیر شده است.
یک دستگاه بالابر مناسب را به بالانس (1) وصل کنید.وزن متعادل کننده را پشتیبانی کنید.وزن متعادل کننده تقریباً 23 کیلوگرم (51 پوند) است.
پیچ ها (4) را بردارید.برای برداشتن بالانس از دستگاه بالابر استفاده کنید.
تصویر 4 g01259636
رولپلاک های (6) و (7) را جدا نکنید مگر اینکه رولپلاک ها آسیب دیده باشند.توجه: واحد بالانس یک مورد قابل سرویس نیست.پمپ روغن موتور و شیر تخلیه روغن موتور تنها قسمت های قابل تعمیر بالانس هستند. مراحل جداسازی قطعات
سوپاپ تخلیه روغن موتور را بردارید.رجوع به جداسازی و مونتاژ، "شیر تخلیه روغن موتور - برداشتن و نصب" شود.
تصویر 5 g01344542
پیچ (8) و توپی (9) را بردارید.چرخ دنده (10) و واشر رانش (11) را بردارید.
تصویر 6 g01259631
مهره (12) را بردارید.برای جدا کردن چرخ دنده (13) از شفت پمپ روغن از ابزار (D) استفاده کنید.توجه: از پین زمان بندی برای قفل کردن بالانس به منظور شل کردن مهره (12) استفاده نکنید.
پیچ ها (14) را بردارید و پوشش جلویی (15) را بردارید.
روتور بیرونی (17) و روتور داخلی (16) را بردارید.نکته: جهت چرخش روتورها را علامت بزنید.
