جزئیات محصول:
|
| مواد: | NBR | رنگ: | مشکی |
|---|---|---|---|
| بسته: | کیسه | کاربرد: | لودر هیدرولیک |
| زمان تحویل: | 3-15 روز | شرایط پرداخت: | T/T، وسترن یونیون |
| برجسته کردن: | کیت مهر و موم شیر کنترل 9T 6814,کیت مهر و موم دریچه کنترل 4V 4972,4V4972 |
||

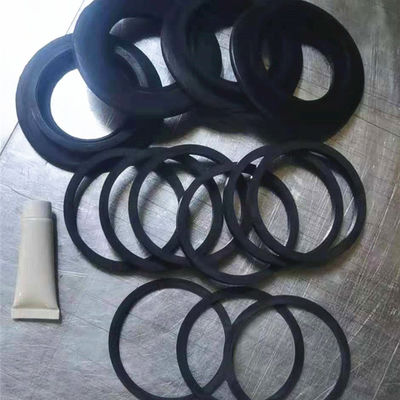

قطعه لودر هیدرولیک کیت مهر و موم شیر کنترل 4V4972 9T 6814
4V4972 4V-4972 4V 4972
قطعات 9T6814 KIT-SPRING 916, IT18B KIT
روال مجمع
میز 1
ابزارهای مورد نیاز
شماره قطعه ابزار توضیحات قسمت تعداد
انبر 1P-1853 1
تمام قطعات را تمیز کنید و تمام قطعات را بررسی کنید.اگر هر یک از قطعات فرسوده یا آسیب دیده است، از قطعات جدید برای تعویض استفاده کنید.
تصویر 1 g00483828
قرقره سوپاپ (37)، فنر (36) و راهنمای (35) را در شیر منیفولد (6) نصب کنید.
تصویر 2 g00483826
مهر و موم اورینگ و پوشش (34) را روی شیر منیفولد (6) قرار دهید.دو پیچ (33) را نصب کنید.پیچ ها را با گشتاور 30 4 نیوتن متر (22 3 پوند فوت) ببندید.
تصویر 3 g00483825
صفحه (32) را در بدنه سوپاپ (3) نصب کنید.
تصویر 4 g00483824
استاپ (31) ، فنر (30) ، اسلگ (29) و فنر (28) را در بدنه سوپاپ (3) نصب کنید.رولپلاک (26) و (27) را نصب کنید. توجه: پایین رولپلاک (26) باید 8.0 میلی متر (.32 اینچ) زیر سطح بیرونی پایین بدنه شیر (3) باشد.رولپلاک (26) به سمت توقف (31) امتداد می یابد.
تصویر 5 g00483823
توپ (25)، فنر (24) و نگهدارنده (23) را در قرقره سوپاپ (14) نصب کنید.از ابزار (A) استفاده کنید و حلقه (22) را در قرقره شیر (14) نصب کنید.
تصویر 6 g00483822
حلزون (21) را در قرقره سوپاپ (14) نصب کنید.
تصویر 7 g00483792
فنر (20)، فنر (19)، نگهدارنده (18) و حلقه (17) را در قرقره سوپاپ (16) نصب کنید.
تصویر 8 g00483781
قرقره سوپاپ (16) و فنر (15) را در بدنه سوپاپ (3) نصب کنید.
تصویر 9 g00483772
قرقره سوپاپ (14)، فنر (13)، فنر (12)، اسپیسر (11) و پیستون (10) را در بدنه سوپاپ (3) نصب کنید.
تصویر 10 g00483705
مهر و موم اورینگ و پوشش (9) را روی بدنه شیر (3) قرار دهید.سه پیچ (8) را نصب کنید.پیچ ها را با گشتاور 30 4 نیوتن متر (22 3 پوند فوت) ببندید.
تصویر 11 g00483702
صفحه (7) را روی شیر منیفولد (6) و بدنه شیر (3) را روی صفحه (7) قرار دهید.
تصویر 12 g00483692
پوشش (5) را روی بدنه شیر (3) قرار دهید و 24 پیچ (4) را نصب کنید.پیچ ها را با گشتاور 30 4 نیوتن متر (22 3 پوند فوت) ببندید.شیر کنترل سرعت (2) و شیر جهت (1) را در بدنه شیر (3) نصب کنید. End By: شیر کنترل هیدرولیک انتقال را نصب کنید.به بخش جداسازی و مونتاژ، "شیر کنترل هیدرولیک گیربکس - نصب" مراجعه کنید.اطلاعات در این راهنما موجود است.
